Integrierte Intelligenz für zukunftsfähiges Systemdesign

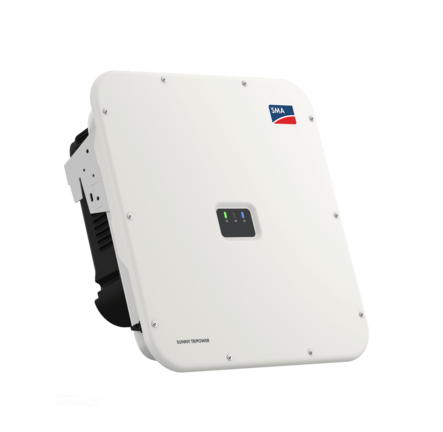

Sunny Tripower X 12 / 15 / 20 / 25
Die neueste Lösung der gewerblichen Energieerzeugung und des Energiemanagements.
Der neue Sunny Tripower X ist die innovative Systemlösung für gewerbliche und größere private PV-Anlagen. Die integrierte System Manager Funktion mit direktem Zugang zu Sunny Portal powered by ennexOS überwacht bis zu fünf SMA Wechselrichter und ein Energy Meter. Dieser ermöglicht die dynamische Regelung von Wirk- und Blindleistung via SMA Dynamic Power Control. Dank des breiten Eingangsspannungsbereichs und der hohen Eingangsstromfähigkeit ist er kompatibel mit leistungsstarken PV-Modulen der neusten Generation. Das neuartige Gehäusedesign sorgt für eine effiziente Kühlung der elektronischen Bauteile und damit für eine maximale Lebensdauer des Sunny Tripower X.
Die Inbetriebnahme lässt sich einfach und schnell zentral für alle Geräte im System durchführen. Im laufenden Betrieb profitieren Anwender von integrierten Softwarelösungen: SMA ShadeFix steigert die PV-Erträge auch bei Teilverschattung, SMA ArcFix erkennt Lichtbögen effektiv und kann Brände zuverlässig verhindern.
Good to know
Mehr Vorteile
Integrierter System Manager
Monitoring und Control für bis zu 5 Wechselrichter (max. 135 kVA) inklusive
Direkter Zugang zu Sunny Portal powered by ennexOS
SMA Dynamic Power Control
Sicherheit inklusive
Lichtbogenschutzfunktion SMA ArcFix
DC-Überspannungsschutz (optional)
Vereinfachter NA-Schutz
Herstellererklärung - NA-Schutz
Maximale Erträge
Ertragssteigerung durch integriertes SMA ShadeFix
Direktvermarktung mit SMA SPOT
SMA Smart Connected
Mehr Flexibilität
3 MPP-Tracker
Hoher Eingangsstrom für leistungsstarke PV-Module
Modulare Erweiterbarkeit für künftige Energiemanagementfunktionen
Sunny Tripower X
FAQ
Allgemein
Sind Überspannungsableiter integriert?
Überspannungsableiter können auf der DC- Seite optional integriert werden. Als Zubehör zum Sunny Tripower X werden die Überspannungsableiter als Typ 1+2 und Typ 2 angeboten.
Wie hoch ist die Geräuschemission des Sunny Tripower X?
Die Geräuschemission liegt unter 59 dB(A). Für Details siehe Datenblatt.
Ist eine Garantieverlängerung für den Sunny Tripower X möglich?
Ja, eine Garantieverlängerung auf 10, 15 und 20 Jahre ist möglich und kann bei SMA erworben werden: https://my.sma-service.com/s/osc-30-warranty-extension
Wie lange gilt die Garantie für den Sunny Tripower X?
Die Standard-Garantie für den Sunny Tripower X beträgt 5 Jahre.
Kompatibilität
Kann der Sunny Tripower X mit dem Sunny Tripower Smart Energy in ein System eingebunden sein?
Ja, der Sunny Tripower X lässt sich via Sunny Home Manager 2.0 mit dem Sunny Tripower Smart Energy in ein System integrieren.
Lässt sich der Sunny Tripower X auch mit dem SMA EV Charger kombinieren?
Ja, der Sunny Tripower X lässt sich via Sunny Home Manager 2.0 mit dem SMA EV Charger kombinieren.
Ist der Sunny Tripower X mit dem SMA Home Manager kompatibel?
Ja, der Sunny Tripower X kann in Anlagen mit einem SMA Home Manager eingesetzt werden. Voraussetzung hierfür ist, dass der Sunny Tripower X als untergeordneter Wechselrichter konfiguriert wird.
Ist der Sunny Tripower X mit dem SMA Sensor Module (MD.SEN-40) kompatibel?
Ja, das SMA Sensor Module ist als Zubehör für den Sunny Tripower X verfügbar. Es gelten folgende Einsatzbeschränkungen:
Das MD.SEN-40 ist ab Hardware-Version A3 mit dem Sunny Tripower X 12 / 15 / 20 / 25 kompatibel. Die Hardware-Version finden Sie auf dem Verpackungsaufkleber des SMA Sensor Modules.
Wenn das SMA Sensor Module im Sunny Tripower X eingesetzt wird, dürfen Sie am analogen Eingang des SMA Sensor Module ausschließlich Signalquellen (z. B. Einstrahlungssensoren) mit Stromsignalen anschließen.
Die S0-Schnittstelle des SMA Sensor Module ist nicht verwendbar für den Sunny Tripower X. Somit ist der Betrieb eines Windsensors oder Energiezählers, der an der S0-Schnittstelle des SMA Sensor Module angeschlossen ist, nicht möglich mit dem Sunny Tripower X.
System Manager
Der Sunny Boy Storage geht nach der Inbetriebnahme und Konfiguration des Sunny Tripower X als System Manager in den Standby-Betrieb (in Anlagen ohne Sunny Home Manager). Was muss ich tun, damit der Sunny Boy Storage den Betrieb aufnimmt?
Um den Sunny Boy Storage zu starten, müssen Sie im Sunny Boy Storage den Parameter Betriebsart Wirkleistungsvorgabe von Externe Vorgabe auf Aus stellen.
Was ist ein System Manager?
Ein SMA System Manager übernimmt in Verbindung mit einem Energiezähler die Regelung am Netzanschlusspunkt und kann untergeordnete Wechselrichter steuern oder regeln. Außerdem übernimmt der System Manager die Anlagenüberwachung und die Kommunikation zum Sunny Portal powered by ennexOS.
Der SMA Data Manager oder Sunny Tripower X können aktuell als System Manager konfiguriert werden. Weitere Geräte folgen.
Ein Sunny Home Manager kann als übergeordnetes Gerät eingesetzt werden, erfüllt aber nicht in vollem Umfang die Funktionen eines System Managers. Unter anderem kann der Sunny Home Manager nicht zur Blindleistungsregelung eingesetzt werden.
Wie kann ich Anlagen mit Sunny Tripower X nach VDE-AR-N-4105 konfigurieren?
Der Inbetriebnahmeassistent der SMA System Manager ist für die Konfiguration der Blindleistungsregelung nach VDE-AR-N-4110 ausgerichtet. Die VDE-AR-N-4110 gibt den Netzanschlusspunkt als Bezugspunkt für die Netzsystemdienstleistungen vor. Deshalb kann der Inbetriebnahmeassistent und der Netzsystemdienstleistungs-Konfigurationsassistent nicht für die Konfiguration der Blindleistungsregelung von Anlagen im Niederspannungsnetz nach VDE-AR-N-4105 verwendet werden. Ausschließlich die Einstellungen für die Wirkleistungsregelung am Netzanschlusspunkt kann über den Inbetriebnahmeassistenten oder Netzsystemdienstleistungs-Konfigurationsassistenten vorgenommen werden.
Das detaillierte Vorgehen für die Konfiguration von Anlagen mit und ohne System Manager nach VDE-AR-N-4105 ist hier beschrieben: https://files.sma.de/assets/279792.pdf
Untergeordneter Wechselrichter
Wie stelle ich bei einem untergeordneten Wechselrichter den Länderdatensatz ein?
Für Wechselrichter mit einer Firmware-Version ≤ 02.02.06.R muss der Länderdatensatz nach Abschluss des Inbetriebnahmeassistenten auf Geräteebene über den Parameter Setze Länderdatensatz eingestellt werden.
Ab Firmware-Version 03.02.08.R kann der Länderdatensatz von untergeordneten Wechselrichtern über den Inbetriebnahmeassistenten eingestellt werden.
Kommunikation
Warum erreiche ich den Sunny Tripower X nicht mehr über http://SMA[Seriennummer] oder http://SMA[Seriennummer].local?
Ab Firmware-Version 03.02.07.R hat sich das Übertragungsprotokoll des Sunny Tripower X von http in das sichere Übertragungsprotokoll https geändert. Die Benutzeroberfläche des Sunny Tripower X ist ab Firmware-Version 03.02.07.R über https://SMA[Seriennummer] oder https://SMA[Seriennummer].local erreichbar.
Externe I/O Systeme
Kann für analoge Signale vom Netzbetreiber direkt ein MOXA- oder WAGO-Gerät via Modbus an den Sunny Tripower X angeschlossen werden (ohne Data Manager)?
Ja, das ist problemlos möglich.
Sunny Tripower X
TechTip
Das ist ein SMA #systemmanager!
TechTip: Inbetriebnahme des Sunny Tripower X mit Inbetriebnahmeassistent
Sunny Tripower X
Downloads
Ausschreibungstexte für den deutschsprachigen Raum sind nun verfügbar auf Ausschreiben.de.
