Registro universal de los valores de medición para una gestión inteligente de la energía

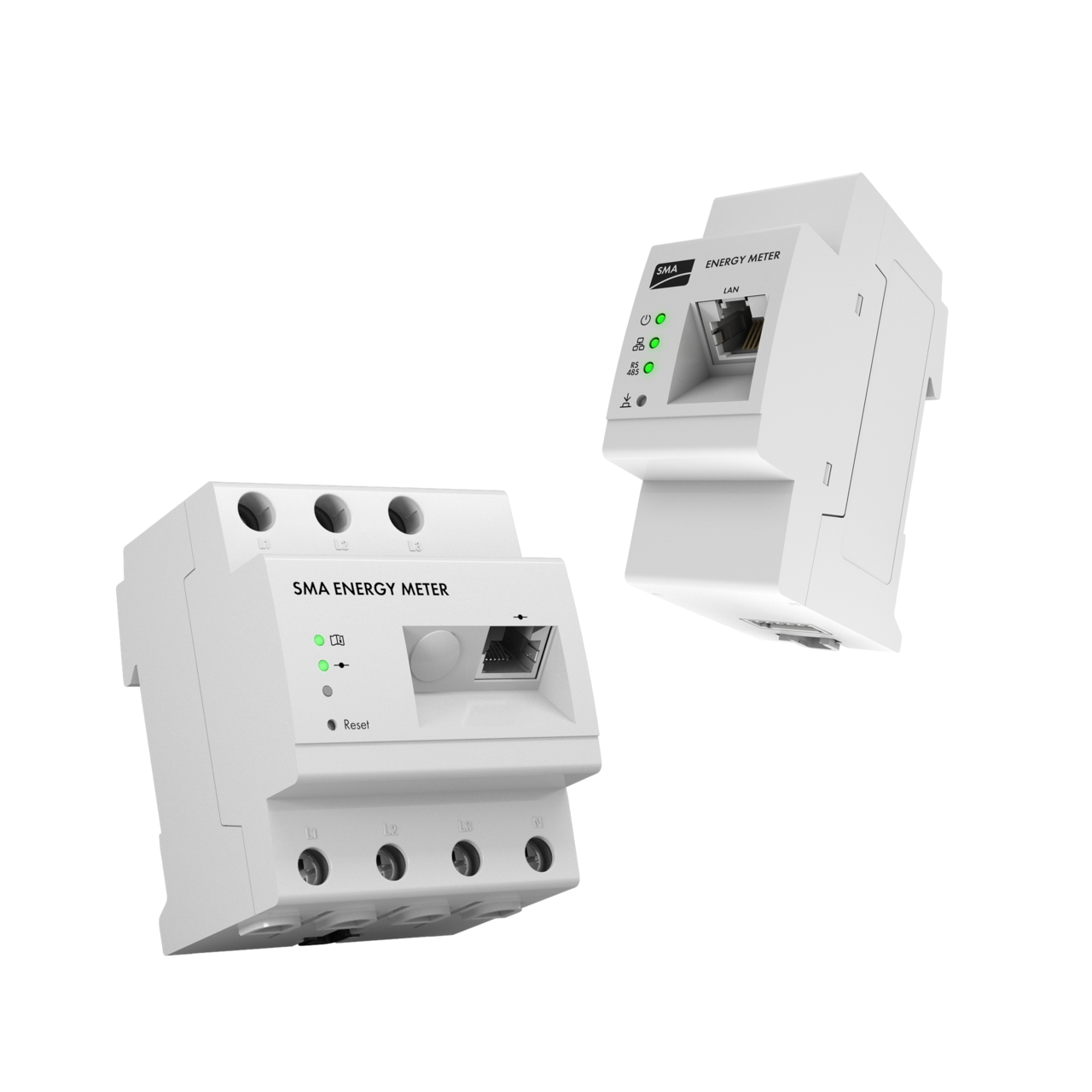

SMA Energy Meter

Registro universal de los valores de medición para una gestión inteligente de la energía

Esta potente solución de medición garantiza una gestión inteligente de la energía en plantas fotovoltaicas con equipos de SMA. El SMA Energy Meter determina los valores de medición eléctricos de forma precisa para cada conductor de fase y en forma de valores saldados, y los comunica a través de ethernet en la red local. Esto permite transmitir todos los datos de inyección a red y consumo de red, e incluso los relativos a la generación de energía fotovoltaica de otros inversores fotovoltaicos, con una precisión y frecuencia elevadas a los sistemas de SMA.

La combinación con el SMA Energy Meter supone en todos los casos una configuración de sistema perfectamente coordinada, la cual garantiza un mejor rendimiento y estabilidad para un ahorro de costes máximo y la optimización del autoconsumo.

Combinado con transformadores de corriente externos, ahora también es apto para aplicaciones de >63 A

Más ventajas

Sencillo

Rápida instalación con el sistema plug & play
Interfaz web local
Visualización gráfica de los valores de medición actuales en combinación con el inversor Sunny Boy en el Sunny Portal

Flexible

Formato de carcasa compacto que ahorra espacio en el montaje sobre carril DIN en la red de distribución de la casa
Uso flexible en aplicaciones de > 63 A mediante transformadores de corriente externos
Modo de uso universal, independiente de los contadores de energía existentes

Potente

Registro monofásicos y trifásicos rápido y bidireccional de los valores de medición para gestionar la energía de manera eficaz
Perfecta coordinación con los equipos de SMA para una actividad de regulación estable

SMA Energy Meter

Release Notes

Versión 2.02.5.R (julio de 2023)

Características:

Optimización de los mensajes del contador y de los valores
Envío optimizado de los valores del contador de energía

Versión 2.01.03.R (abril de 2022)

Características:

Mejora de la transmisión de los valores del contador de energía en redes con una conexión de comunicación deficiente o en mal estado (p. ej., WLAN o comunicación mediante cable eléctrico).

Versión 2.0.15.R (abril de 2017)

Funciones de rendimiento:

Transición de versión del SMA Energy Meter 10 (EMETER-10) al SMA Energy Meter 20 (EMETER-20).
El SMA Energy Meter 20 es totalmente compatible con la versión anterior y puede utilizarse en todas las aplicaciones existentes sin restricciones.

Versión 1.02.04.R (febrero de 2014)

Características:

Más flexibilidad: gracias al firmware 1.02.04.R, el uso del SMA Energy Meter también es posible en aplicaciones > 63 A. Siendo así, la conexión se respalda en transformadores de corriente externos.

Recomendaciones para el transformador de corriente: SMA Solar Technology AG sugiere el uso de transformadores de corriente secundaria de 5 A. Los transformadores de corriente han de tener como mínimo la clase de exactitud 1.

Actualización del SMA Energy Meter:

Para más información sobre la actualización, consulte las instrucciones de instalación.

SMA Energy Meter

Preguntas frecuentes

Accesorios: transformador de corriente

¿Qué transformador de corriente debo utilizar?

Al utilizar un transformador de corriente, ya no se trata tanto de elegir el fabricante correcto, sino de optar por un transformador de corriente para corrientes secundarias de 5 A con una clase de exactitud mínima de 1.

¿Qué tipo de transformador de corriente debo utilizar: 100/5 A, clase 1 o 150/5 A, clase 1?

El primer número que ha de tener en cuenta para la elección dependerá de la conexión de red de su planta fotovoltaica. Por ejemplo: si tiene una conexión de red de 90 A, utilice un transformador de corriente de 100/5 A, clase 1, pero si es de 120 A, utilice un transformador de corriente de 150/5 A, clase 1.

¿Qué variante de montaje debo utilizar para el transformador de corriente?

Hay diferentes variantes de montaje (transformadores de intensidad para cables, carriles DIN). Aquí serán decisivas las condiciones del lugar a la hora de utilizar un transformador de intensidad para cables u optar por un montaje en carriles DIN, por donde después se hará pasar el cable.

¿Debo utilizar un transformador de corriente con cable de conexión o sin cable de conexión?

Dependerá de las condiciones locales. Muchos instaladores prefieren utilizar transformadores de corriente sin cable de conexión porque, a menudo, su longitud no se adecúa a la instalación in situ, y de este modo pueden adaptar perfectamente la instalación a las particularidades del lugar.

SMA Energy Meter

Compatibilidad

Compatibilidad del sistema SMA Energy Meter

El uso del SMA Energy Meter con plantas fotovoltaicas para autoconsumo permitirá la visualización del suministro e inyección a red. En función de la interfaz de usuario gráfica seleccionada (interfaz de usuario web local o Sunny Portal/Sunny Places) también se visualizarán el consumo local y la potencia fotovoltaica generada.

Los sistemas de baterías SMA requieren siempre de un SMA Energy Meter para la medición del punto de conexión a la red. Esto permite el control óptimo de la carga y descarga de la batería de almacenamiento.

Para acceder a determinadas funciones de gestión de la energía, es obligatorio el uso de un SMA Energy Meter para la medición del punto de conexión a la red (p. ej., inyección cero, carga de la batería según pronóstico...)

Los siguientes dispositivos pueden utilizarse con un SMA Energy Meter:
