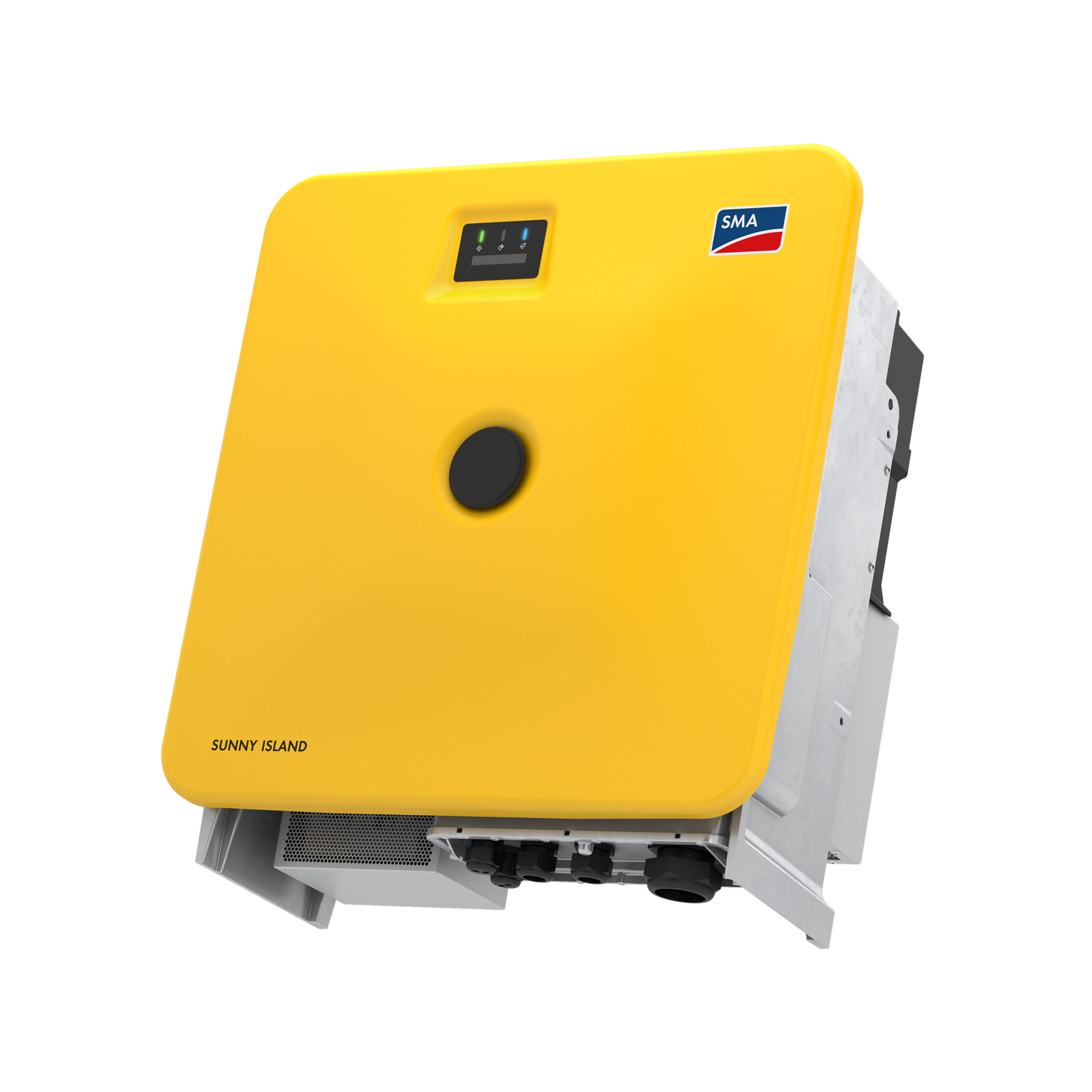

Sunny Island X SI30-20 / SI50-20

Cuando funciona en sistemas aislados, el Hybrid Controller envía los valores de consigna mediante comunicación a los inversores fotovoltaicos. Para aumentar la redundancia, también está disponible el control de potencia por desplazamiento de frecuencia (FSPC).

Los presupuestos estarán disponibles a partir de enero de 2025. y se prevé que las entregas comiencen en abril de 2025.

El Sunny Island X se diseña y fabrica en Alemania.

Los Sunny Island 4.4M / 6.0H / 8.0H disponen de 2 conexiones para la tensión alterna (CA1 y CA2). En circunstancias desfavorables, esto podría provocar que los contactos del equipo de conmutación interno se pegan.

El Sunny Island X solo dispone de una conexión de CA y, por lo tanto, no tiene un equipo de conmutación interno. Por lo tanto, no se espera que se produzca este problema.

El producto figura en la lista de sistemas aislados y sistemas fotovoltaicos con autoconsumo.

La ampliación es posible si el fabricante de las baterías permite añadir módulos de baterías o armarios adicionales al sistema.

recomienda urgentemente utilizar baterías homologadas, ya que han sido probadas para garantizar un funcionamiento óptimo con el sistema. Si se utilizan baterías de otros fabricantes (por ejemplo, baterías Samsung antiguas), no se puede garantizar el buen funcionamiento del sistema.

Tenga en cuenta lo siguiente: El rango de tensión de la batería debe encontrarse por completo dentro del rango de tensión de entrada de CC permitido del Sunny Island. No puede sobrepasarse la tensión de entrada de CC máxima del Sunny Island.

Sí, esto es posible.

La lista de compatibilidad estará disponible en la sección de descargas de www.SMA-Solar.com o en la página de producto del Sunny Island X.

En el caso de las instalaciones conectadas a la red, el Sunny Island X puede funcionar con un solo inversor sin una SI X Connection Box.

Sin embargo, para el funcionamiento de la corriente de repuesto se necesita la SI X Connection Box.

Para la primera instalación del primer sistema con Sunny Island X, recomendamos el uso de la Sunny Island X Connection Box de Enwitec. El objetivo es comprender mejor la arquitectura del sistema.

Sin embargo, en principio es posible montar una caja de conmutación de forma independiente con el SMA Hybrid Controller o con otro regulador de la planta compatible.

Actualmente, solo el EDMM-20 (SMA Data Manager M) soporta el Sunny Tripower Storage X como dispositivo secundario.

El Sunny Island X aún no es compatible con el EDMM-10 (SMA Data Manager M) (version: marzo de 2025).

Sí, la información estará disponible en breve en la página web de SMA (www.SMA-Solar.com).

Sí, el sistema admite señales de dirección de terceros.

proporciona el protocolo Modbus para permitir que sistemas externos controlen el Sunny Island en aplicaciones tanto conectadas a la red como aisladas.

El Hybrid Controller utiliza la comunicación SunSpec Modbus para enviar comandos a los inversores fotovoltaicos. De este modo, el SMA Hybrid Controller puede controlar el inversor SMA, por ejemplo, cuando la batería está completamente cargada.

señala que esto no se ha probado con inversores de otros fabricantes.

El Hybrid Controller funciona como un PLC para una conmutación más fácil con protocolos de comunicación integrados para DNP3 e IEC 60870.

La relación entre la potencia del inversor fotovoltaico y la potencia del inversor a batería es de 1,5:1.

En aplicaciones en red, puede conectar hasta 11 dispositivos en total sin necesidad de un Data Manager M adicional (EDMM-20), y hasta 50 dispositivos si utiliza el EDMM-20. En aplicaciones sin conexión a la red, puedes conectar hasta 120 dispositivos con el Hybrid Controller.

No, no es posible. No es posible combinar equipos Sunny Island 4.4M / 6.0H / 8.0H con el Sunny Island X dentro del mismo sistema.

recomienda utilizar el EDMM-20 (SMA Data Manager M) como único sistema para gestionar la energía.

No, en el caso de los sistemas conectados a la red, el Sunny Island X puede conectarse en paralelo (sin la SI X Connection Box).

El Sunny Island X es un inversor sin transformador propio. Por lo tanto, cada Sunny Island X de una instalación debe disponer de su propia batería.

En instalaciones con varios equipos Sunny Island X, la instalación sigue funcionando en caso de fallo de un Sunny Island X o de un sistema de gestión de baterías hasta que la potencia de este Sunny Island X o de este sistema de gestión de baterías vuelve a ser suficiente.

Sí, el Hybrid Controller regula la tensión de red enviando continuamente valores de consigna a los inversores.

Actualmente no hay ninguna función integrada en el sistema para gestionar la energía para las aplicaciones de arbitraje, pero puede controlar los inversores a través de Modbus.

Sí. Se pueden utilizar diferentes Sunny Island X con diferentes capacidades de batería.

El Sunny Island 4.4M / 6.0H / 8.0H utiliza una topología en la que un inversor de batería principal (maestro) puede controlar hasta tres inversores de batería secundarios (esclavos).

El Sunny Island X no dispone de esta tipología. En su lugar, el SMA Hybrid Controller puede asumir el control como System Manager y todos los Sunny Island X funcionan juntos en una sola instalación.

En los sistemas de red aislada no hay System Manager. En sistemas conectados a la red de hasta 11 equipos, puede elegir libremente para configurar un Sunny Island X como System Manager.

Sí, es posible instalar un módulo adicional con entradas y salidas digitales en el Sunny Island X. De este modo, se pueden realizar otras funciones.

Para escalar más allá de 16 dispositivos, se puede emplear una configuración con el System Manager, suponiendo que los 16 dispositivos incorporen el inversor, los contadores y los sensores de irradiación.

Es posible conectar hasta 50 dispositivos al EDMM-20 (SMA Data Manager M), incluidos Sunny Island X, inversores fotovoltaicos, contadores de energía, sensores, etc.

Tanto el Sunny Island X como el Hybrid Controller disponen de una interfaz de usuario web.

está probando actualmente la capacidad de sobrecarga del Sunny Island X. Cuando tengamos los resultados, actualizaremos la ficha técnica en consecuencia.

A diferencia del Sunny Island clásico, el Sunny Island X no dispone de un botón externo para arrancar/parar el inversor.

El Sunny Island X tiene una sola conexión de CA.

Se admite la protección contra el funcionamiento en isla para aplicaciones en red.

En el lado de CA, el Sunny Island X tiene una protección integrada.

En el lado de CC, el Sunny Island X no tiene protección contra sobretensiones, ya que en los inversores de batería no es necesaria una protección contra sobretensiones en el lado de CC.

En el lado de CA, tenemos un protector de sobretensión integrado.

El tiempo de conmutación se está investigando: se espera que sea de unos 20 milisegundos.

Es posible un intervalo de medición/punto de ajuste de 100 ms.

Los niveles de tensión y corriente deben coincidir con el rango de CC del Sunny Island X.

La comunicación del sistema de gestión de baterías debe ser compatible con las especificaciones de protocolo de SMA.

Sí, tiene protección contra la corrosión según la norma IEC 61701 (C3). recomienda instalar el inversor en contenedores o en espacios cerrados si se instala en un entorno marino.

El sistema admite 50 kW a 400 VCA.

Se pueden conectar hasta 10 inversores a la SI Connection Box 500.

Cuando se utilizan controladores de grupos electrógenos compatibles con el SMA Hybrid Controller, se pueden conectar hasta 16 generadores.

Sí, con el SMA Hybrid Controller, el sistema puede gestionar la energía con eficacia.

En aplicaciones en red, puede conectar hasta 11 dispositivos en total sin necesidad de un EDMM-20 (SMA Data Manager M), para una gestión integral de la energía.

La topología de toma a tierra del Sunny Island X es similar a la del Sunny Island 4.4M / 6.0H / 8.0H y compatible con las redes TT y TN. En el funcionamiento en red aislada se utiliza una configuración TN. Los equipos pueden conectarse a tierra, pero no está permitido tomar a tierra los polos de CC.
